電磁蝶閥 MC+HTB
產品描述
參數
特點
? 電磁蝶閥，用于開閉控制或大小位控制；
? 閥門由電磁閥 MC 和蝶閥 HTB 及連接件組成；
? 閥門開到位和關到位可由機械限位裝置獨立調節；
? 快開快閉或慢開快閉兩種開啟方式可選；
? 帶閥位指示器，開/關到位干接點位置反饋功能可選；
? 適用介質溫度最高 450℃。
應用
脈沖電磁蝶閥 MC+HTB 在自動化控制的燃燒系統中，多用于控制空氣的開閉或大小位控制。也可用于不超過 450℃煙氣的開關控制。

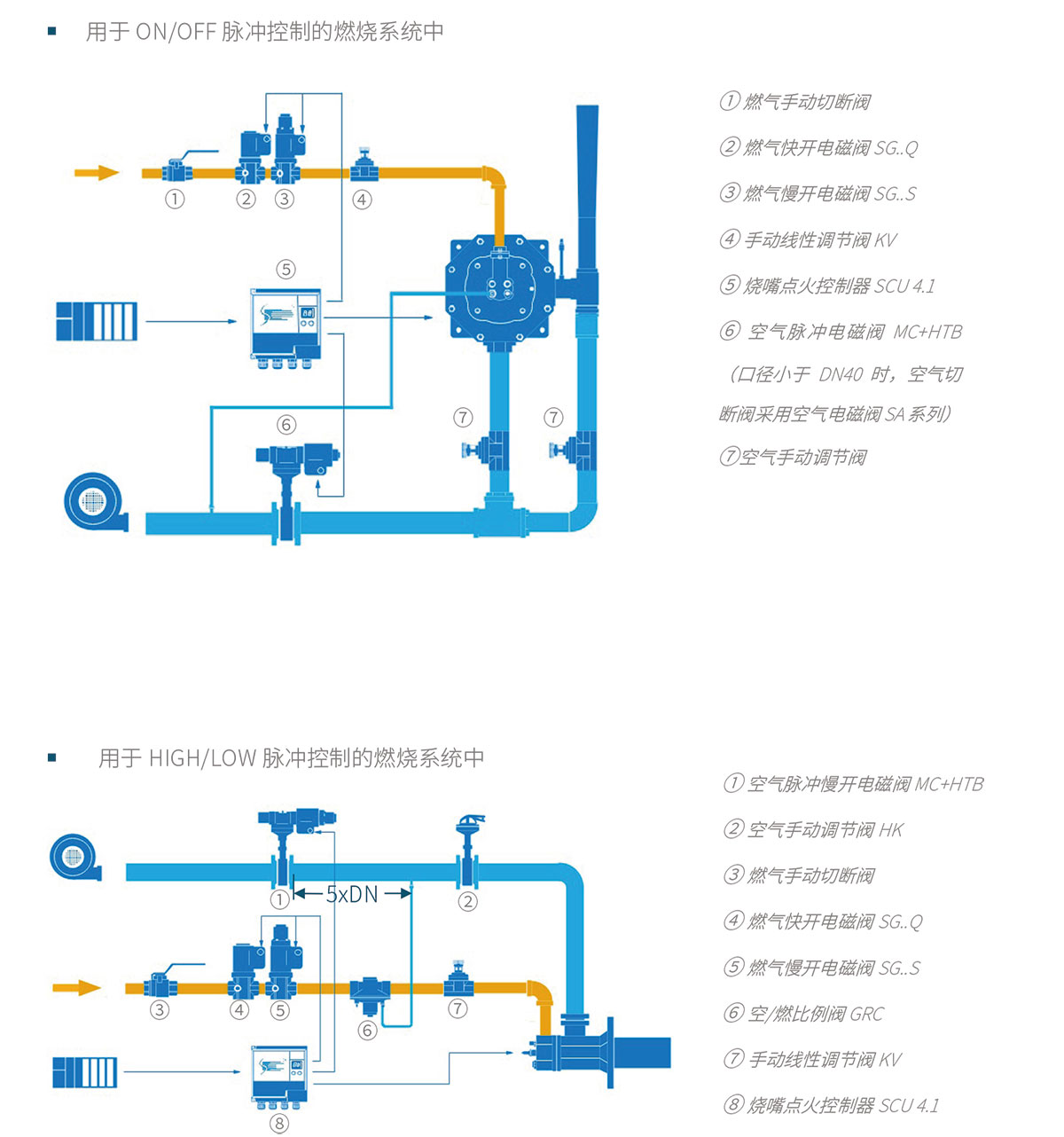

應用舉例
選型
電磁閥 MC 基本款
? 采用電磁線圈驅動，有快開型和慢開型兩種可選，快開開啟速度＜ 1s，慢開開啟速度可調；
? 接線盒內安裝有電磁閥控制板、接線端子和電源指示燈，通過透明接線盒蓋可直接查看；
? 電磁閥閥體采用壓鑄鋁；

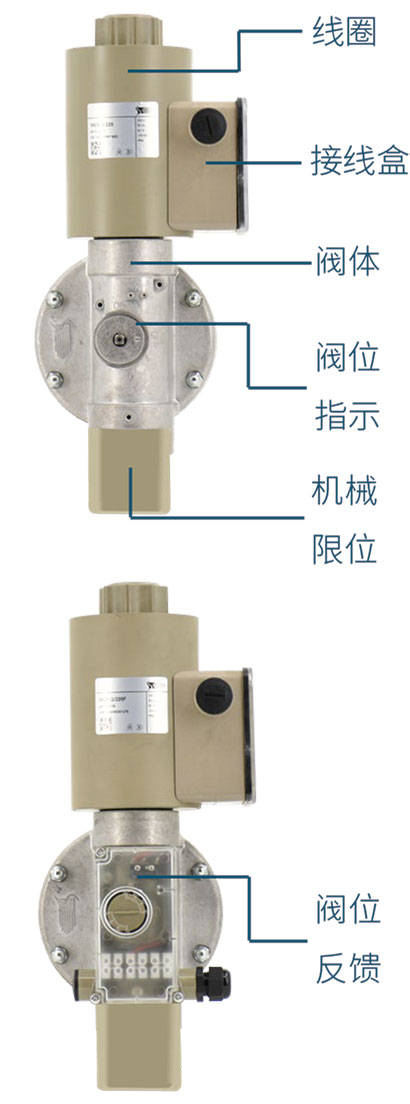

? 閥體上帶有閥位指示器，指示閥門位置；
? 電磁閥上帶有機械限位滑塊，可手動限制閥門最大開啟位置和關閉位置。
升級款 MC..F
電磁閥 MC..F 在原有閥門的基礎上增加了閥門開到位和關到位位置反饋，反饋為干接點信號，常開或常閉可選。實時監控閥門狀態。

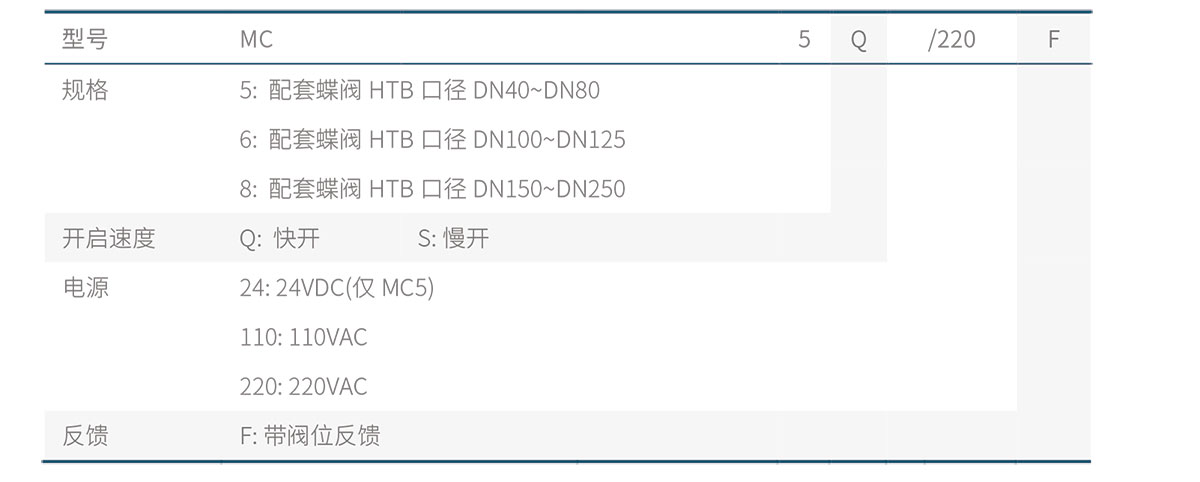

選型規格表
蝶閥 HTB

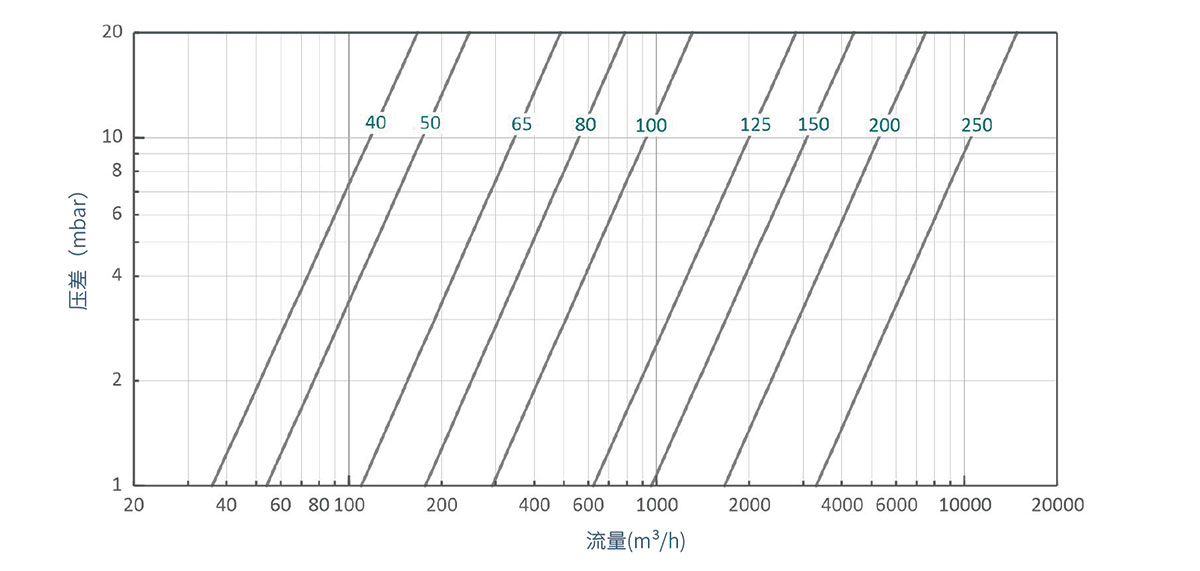

壓損曲線表
? 上表測試介質為 20℃空氣，閥門全開時閥門壓力損失；
? 選取時一般管道流速不超過 30m/s，否則可能會引起管道震動嘯叫。
安裝
外形尺寸
本系列蝶閥與管道采用對夾式法蘭安裝方式，法蘭選用“GB/T9119-2000”中 PN1.6Mpa 板式平焊鋼制管Ⅰ系列法蘭。

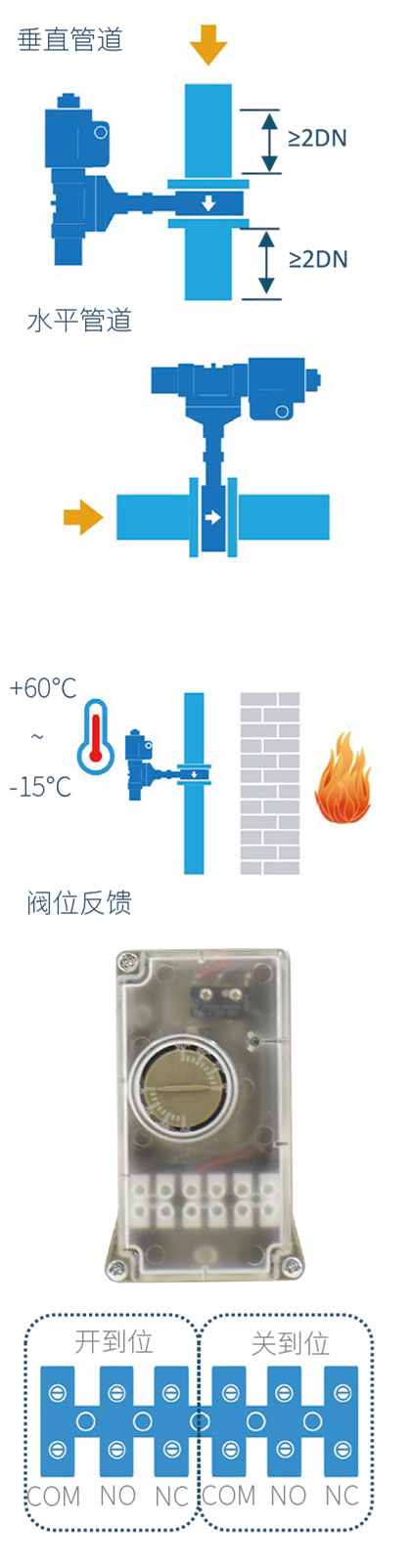

安裝位置 ? 可安裝于水平管路或垂直管路上，安裝于垂直管路上時，電磁閥 MC 需朝上，安裝于水平管路時，電磁閥 MC 需在上方，不可倒置；
? 蝶閥 HTB 閥體上箭頭指示為氣流方向，前后管路保需證有2 倍管徑直管段；
? 工作環境溫度為：-15℃~60℃，安裝時電磁閥需盡量遠離熱源；

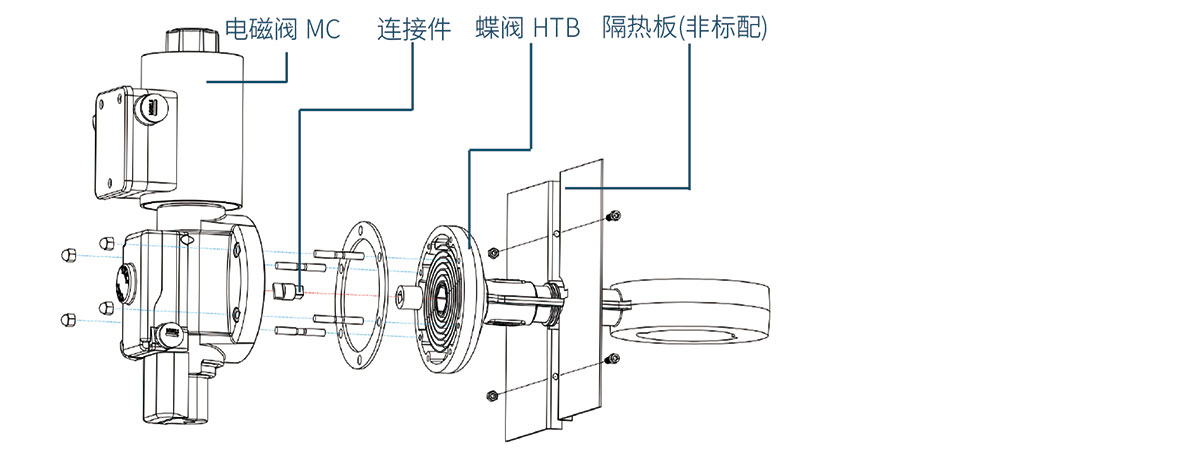

? 介質溫度超過 250℃時，需在蝶閥上安裝隔熱板（另配）。
接線
? 按接線端子上標記分別接入火線和零線，用 1.0-2.5mm2，耐壓 500V 以上的 BVR 線；
? MC..F 型開關到位位置反饋為干接點信號，可根據需要選擇常開或常閉接點信號。
注意事項
? 電磁脈沖蝶閥電磁閥 MC 和蝶閥 HTB 安裝方向有嚴格要求，為方便現場安裝，出廠電磁閥 MC 和蝶閥 HTB 分開包裝，需由現場組裝；
? 切勿預先將法蘭與蝶閥組裝后再對管道和法蘭進行焊接，防止焊接熔融物或其它雜質卡阻或損壞蝶閥。
? 安裝蝶閥時，法蘭密封墊要嚴格對中，防止蝶閥開啟過程中卡阻。
掃二維碼用手機看
