比例閥 GRC
產品描述
參數
特點
? 比例閥 GRC 系列根據反饋管所反饋壓力，自動調節比例閥出口壓力；
? 閥門帶有壓力補償功能，消除入口介質壓力波動帶來的影響，保持調節的穩定性；
? 反饋管和閥門出口壓力比 1：1，調節閥范圍 1：10； ? 適用于天然氣、液化氣、和其它潔凈氣體；
應用
比例閥 GRC 系列在自動化控制的燃燒系統中，用于燃?xì)夤苈飞?，根?jù)反饋管反饋的空氣壓力，輸出相應的燃?xì)?，實現對燒嘴空燃比例的控制?？捎糜谶B續比例控制系統和大小火脈沖控制系統中，也可作為零壓閥用于帶有文丘里管的預混燃燒系統中。

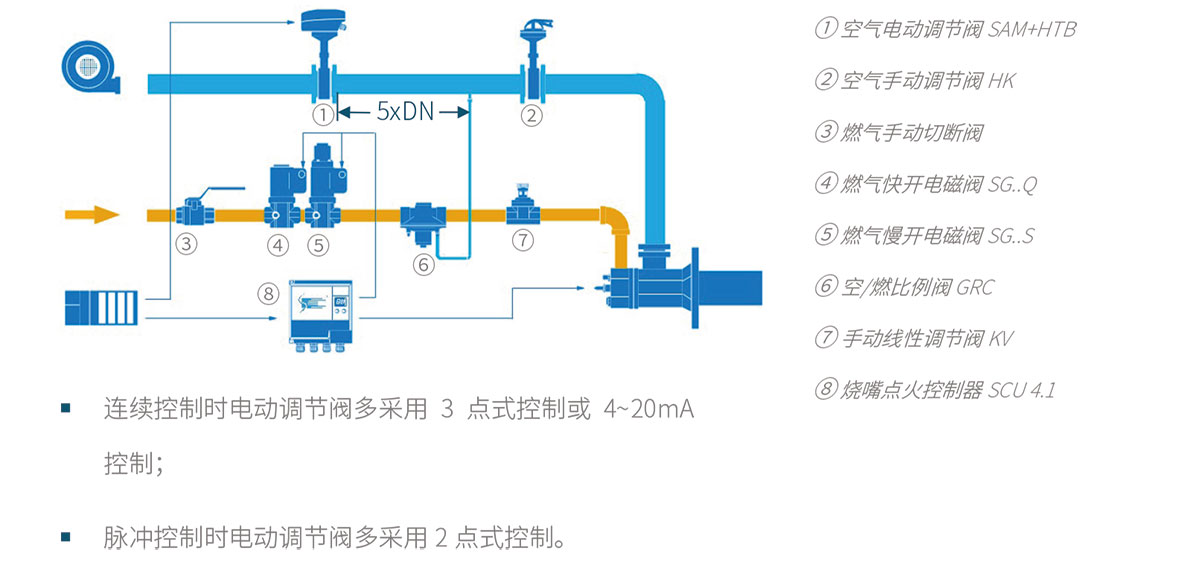

連續控制或脈沖控制；
連續控制時電動調節閥多采用 3 點式控制或 4~20mA控制；
? 脈沖控制時電動調節閥多采用 2 點式控制。

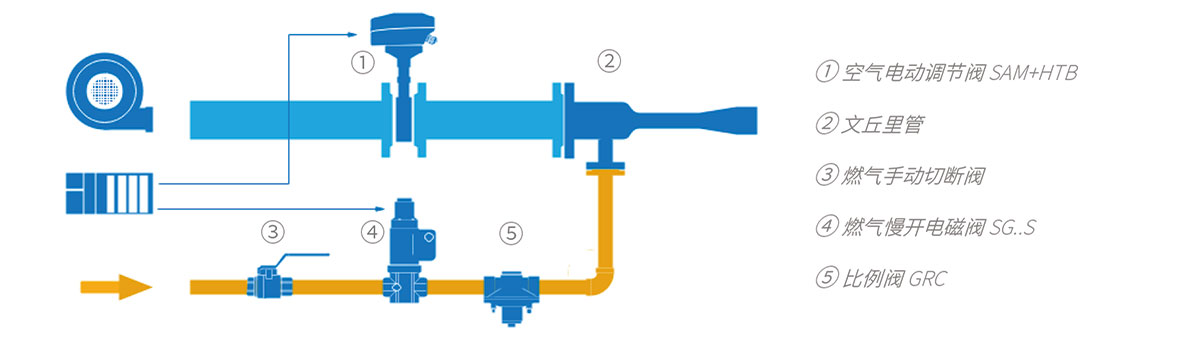

零壓控制
選型

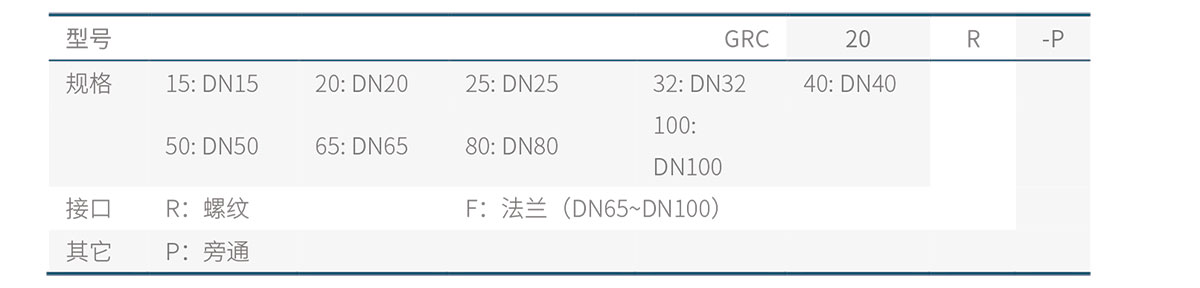

選型規格表

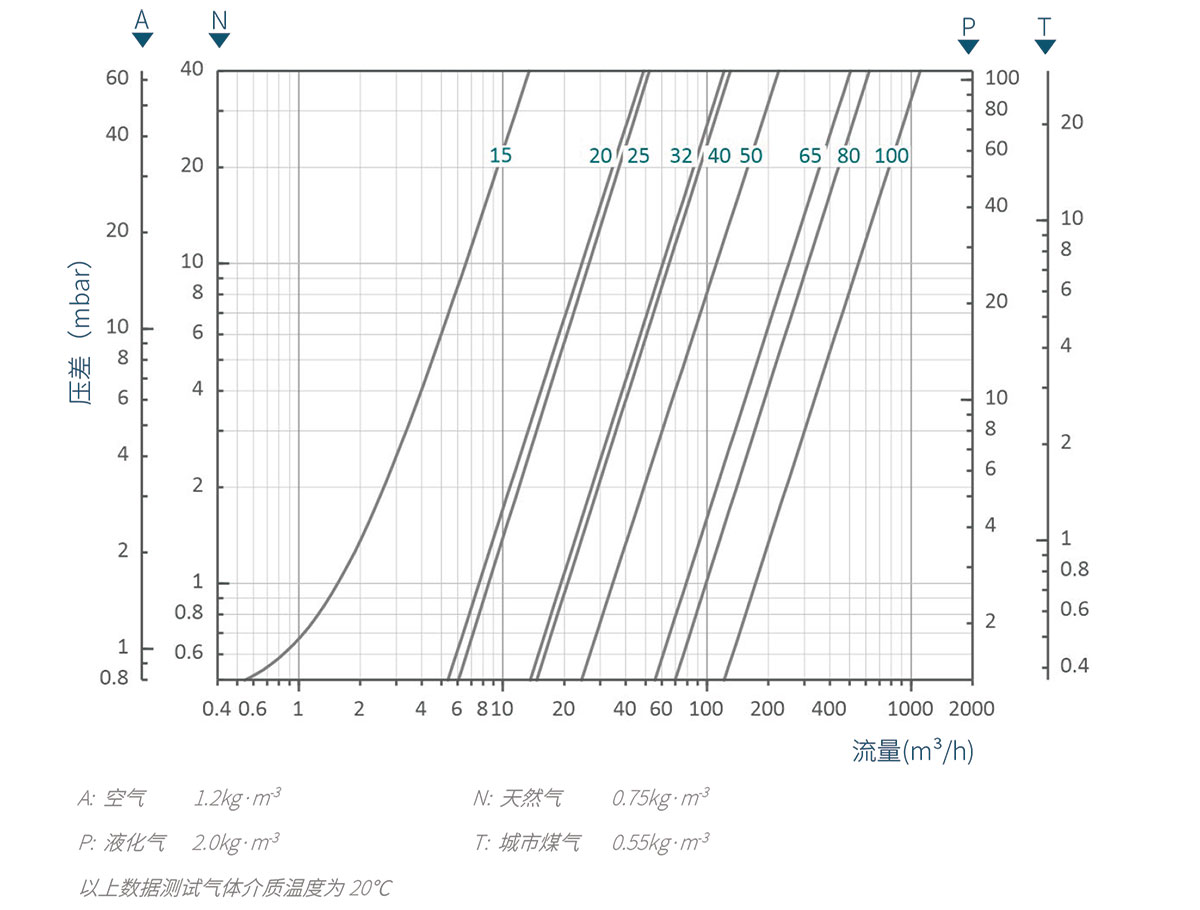

損曲線表
安裝

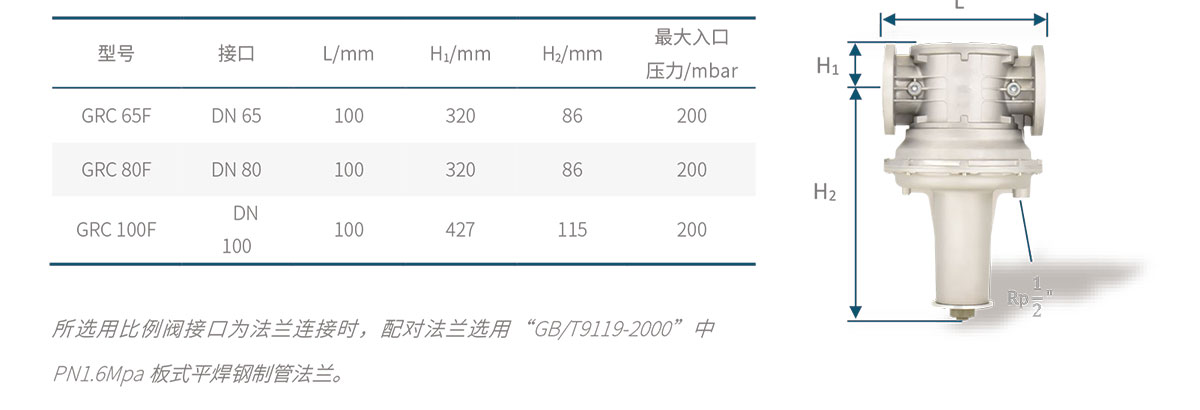

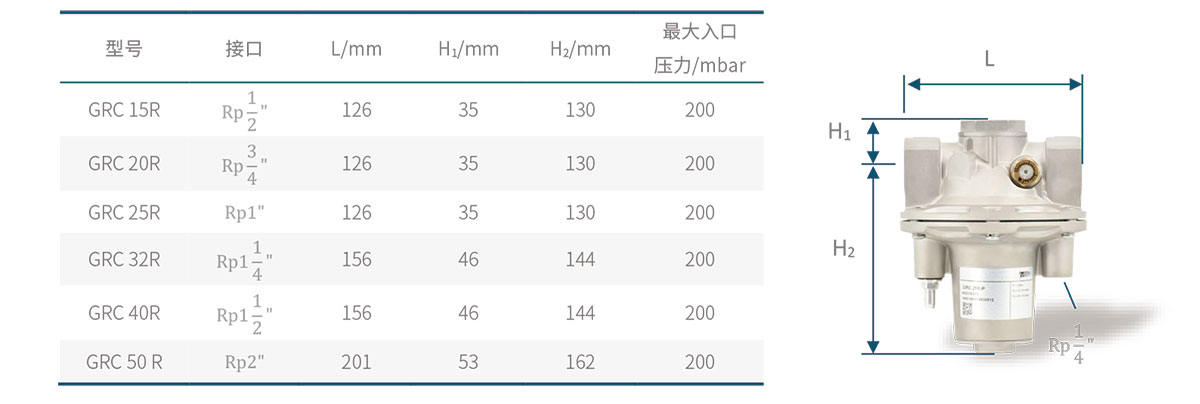

外形尺寸
安裝位置 ? 僅可安裝于水平管道上，且彈簧腔垂直向下；
? 閥體上箭頭指示氣流方向，安裝時需留意；
? 工作環境溫度為：-15℃~60℃，安裝時需盡量遠離熱源；
? 閥門下方需預留位置，方便使用內六角扳手調節；

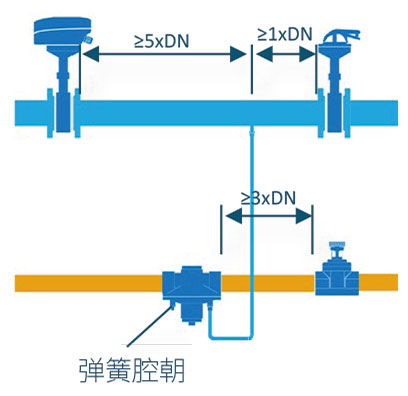

? 反饋管取壓位置需距上游電動調節閥有大于 5 倍管徑直管段，且與下游空氣手動調節閥距離大于 1 倍管徑直管段；
? 比例閥下游需在大于 3 倍直管段安裝有燃?xì)馐謩诱{(diào)節閥，比例閥上游需安裝有慢開燃?xì)怆姶砰y。
注意事項
? 比例閥安裝上管道前，需將管道吹掃干凈，安裝時注意生料帶等密封材料正確使用，防止異物落入閥中；
? 切勿預先將法蘭與比例閥組裝后再對管道和法蘭進行焊接，防止焊接熔融物或其它雜質卡阻或損壞閥門；
? 建議在比例閥上游安裝有手動切斷閥，方便閥門檢修；
? 建議在比例閥上游安裝過濾器 SF，用于保護比例閥免受異物，粉塵等影響。
使用 ? 比例閥用于燃燒系統中，燃?xì)獬隹趬毫εc反饋管壓力比為 1：1，因此比例閥入口燃?xì)鈮毫π璐笥谥伎諝鈮毫Γ?/div>
? 進入燒嘴燃?xì)饪諝鈮毫ε浔韧ㄟ^反饋管取壓位置下游的手動空氣蝶閥和比例閥下游的燃?xì)馐謩诱{(diào)節閥調整；

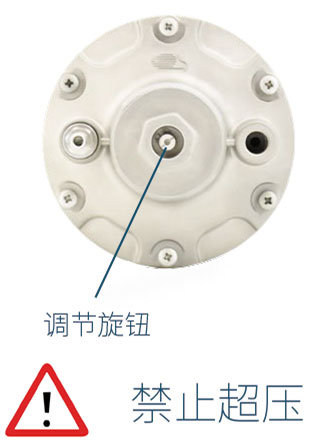

? 在小火狀態下，比例閥燃?xì)饪赏ㄟ^比例閥底部調節旋鈕調整燃?xì)獗壤{(diào)節范圍約±3mbar；
? 用于大小火脈沖控制時，可通過可調旁通調整小火燃?xì)饬?，同時調整調節旋鈕使彈簧處于松弛狀態。
維護
? 維護周期一年一次，并視情況增加維護次數。
